搜索更多信息
产品特点
◆ 双组分交联型丙烯酸酯胶粘剂。

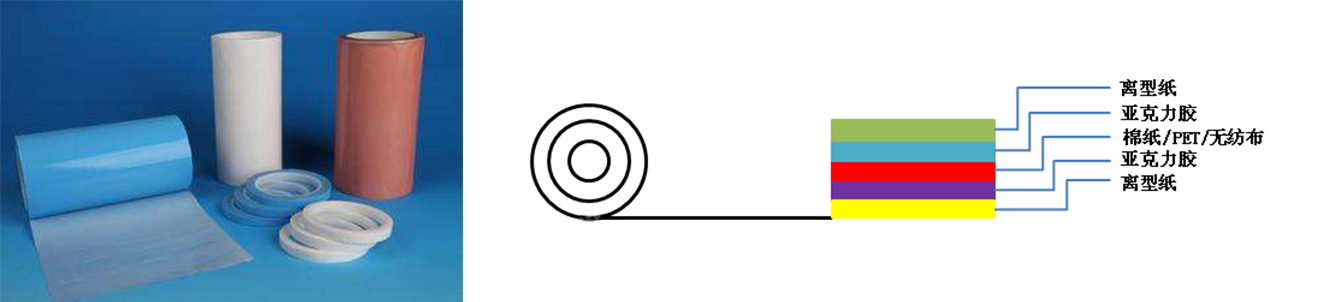

◆ 对各种被粘物都有很好的粘结力、并具有良好的耐应力、适合双面胶带用。
◆ 除金属外、也适用于对烯烃、聚氨酯泡沫的粘结。
◆ 不含有能引起新居综合症物质的无甲苯型。
产品性状
外观 | 黄色微浊液 |
固含量(%) | 49.0 ~ 51.0 |
粘度(Pa·s,25℃) | 7.0 ~ 11.0 |
溶剂组成 | 乙酸乙酯 |
使用方法（例）
◆ 混合：与硬化剂 L-45E 充分混合后使用。
◆ 干燥：80℃×2min。※在针对 VOC、气味低减对策上，建议使用时进行充分的干燥。
◆ 熟成：23℃×7 天。
◆ 适用期：常温 3~4 小时、混合后请尽快使用。特别是在夏季等高温多湿季节使用时需要注意。
粘着性能
项目 | 性能 | 测试方法 |
粘着力(10⁻²N/10mm) | 431 | 23℃ 50%RH 条件下，24mm 宽贴附于不锈钢板，20min 后进行 300mm/min， 180°剥离。 |
1100 | ||
保持力(mm) | 0.3 | 贴附面积 20×20mm，40℃下负载 1kg，60min后测量胶粘带发生的位移。 |
初粘力（钢球号 No.） | 3 | J.Dow 法 助跑 100mm 23℃ 50%RH |
备注: 1)硬化剂添加量：主液／L-45E＝1kg／17.6g。 2) 基材：聚酯薄膜 25μm，涂布量：25μm dry。 | ||
◆ 包装 钢桶：180Kg 装。
◆ 储存 30℃以下保存于危险品储存室、请尽量在购买后 3 个月内使用。
